Izolator tip pin

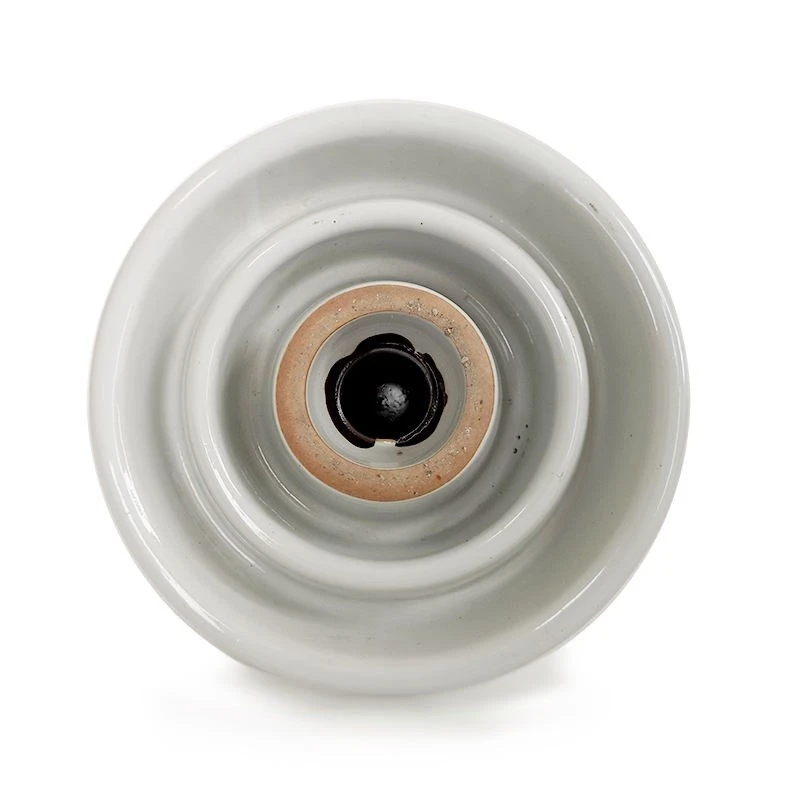

Izolatorul de tip pin 55-5 este un izolator conform ANSI C29.5 proiectat pentru sisteme de medie tensiune de 25 kV. Tensiunea sa nominală este de 25 kV. Înălțimea structurii este de 152 mm, iar diametrul discului este de 178 mm. Sarcina mecanică de defectare este de 11 kN. Distanța de curgere este de 305 mm, iar distanța de arc uscat este de 159 mm.

55-5 este unul dintre modelele mai mari din seria ANSI 55. Diametrul discului său de 178 mm oferă o suprafață de izolație mai mare și un suport mecanic mai bun în comparație cu modelele de dimensiuni mai mici. Structura este potrivită pentru echipamentele de medie tensiune unde este necesar un suport sigur al conductorului.

Producem acest izolator tip pin cu material porțelan electric. Corpul de porțelan este format sub presiune controlată și ars în cuptoare automate tunel. Procesul de ardere controlat ajută la obținerea unei densități constante, rezistență mecanică și performanță de izolație electrică.

Acest model este instalat în mod obișnuit pe structurile de stații, bănci de condensatoare și echipamente de linie aeriene de medie tensiune. Poate funcționa cu hardware de montare ANSI standard pentru o instalare și o înlocuire mai ușoară.

Procesul nostru de producție respectă cerințele dimensionale și de performanță ANSI C29.5. Echipa de calitate verifică dimensiunile critice, inclusiv înălțimea structurii, distanța de curgere și dimensiunea interfeței de montare în timpul producției.

Înainte de expediere, fiecare lot de producție este supus inspecțiilor electrice și mecanice. Efectuăm teste de rezistență la frecvența de putere și teste de sarcină mecanică pe mostre pentru a confirma performanța produsului. Înregistrările de inspecție sunt păstrate pentru trasabilitatea producției.

Inginerii noștri pot furniza documente tehnice, inclusiv desene dimensionale și rapoarte de testare, pentru a sprijini aprobarea proiectului. De asemenea, acceptăm cerințe de marcare personalizate, cum ar fi siglele clienților și etichetele de ambalare.

Perioada standard de livrare este de 25 până la 35 de zile de la confirmarea comenzii. În timpul producției, putem oferi actualizări ale progresului de producție pentru urmărirea proiectelor.

Produsele sunt ambalate în cutii de export cu protecție cu spumă și plasate pe paleți din lemn tratați termic{0}. Fiecare pachet include informații clare despre model și mărci de expediere pentru o identificare ușoară.

Acceptăm termenii comerciali EXW, FOB și CIF prin porturile Shenzhen și Ningbo. Termenii standard de plată sunt 30% depozit și 70% sold înainte de expediere. Pentru proiecte de-volum mare, putem discuta despre planuri de aprovizionare personalizate.

Perioada de garantie este de 12 luni de la data expedierii. Echipa noastră tehnică poate oferi îndrumări de instalare și asistență pentru produs atunci când este necesar.

Toate produsele acceptă dimensiuni personalizate, tensiuni nominale, servicii OEM/ODM și producție bazată pe desene.
